cara memblokir dengan extended ACL (access-list) di cisco packet tracer

Halo guys kita akan membagikan seputar pengalaman dan informasi saya di tkj yaitu membuat access-list
sebelum kita melangkah kita harus memahami access-list itu apa

saya akan membagikan cara membuat extended acl yaitu untuk memblokir akses ftp, web server, dan mail

 Langkah-langkah

  Buat Topologi Gambar Seperti Di Bawah Ini

1.       Setting ip address

Jaringan Hijau Biru

a)      PC 01

A.      IP Address = 192.168.1.2

B.      Default Gateway = 192.168.1.1

C.      Netmask = 255.255.255.0

D.      DNS Server = 192.168.70.1 (ip server 03 digunakan untuk menampung mail)



ip address pc 01

b)      Server 01

A.      IP Address = 192.168.1.3

B.      Netmask = 255.255.255.0

C.      Default Gateway = 192.168.1.1 (ip router)

c)       Router 01

A.      Int GE 0/0 192.168.1.1 (gateway untuk client)

B.      Serial 0/0/0 10.10.10.1  (gateway untuk menyeberang)

Jaringan Biru

a)      PC 02

A.      IP Address = 192.168.2.4

B.      Default Gateway = 192.168.1.1

C.      Netmask = 255.255.255.0

D.      DNS Server = 192.168.70.1 (ip server 03 digunakan untuk menampung dns)

b)      PC 02A

A.      IP Address = 192.168.2.2

B.      Default Gateway = 192.168.2.1

C.      Netmask = 255.255.255.0

D.      DNS Server = 192.168.70.1 (ip server 03 digunakan untuk menampung dns)

c)       Server 02

A.      IP Address = 192.168.2.3

B.      Netmask = 255.255.255.0

d)      Router 02

A.      Int GE 0/0 192.168.1.2

B.      Serial 0/0/0 10.10.10.2

Jaringan Hijau

Disini saya akan menggunakan ip dhcp, jika anda menggunakan ip static gpp yang penting sama seperti berikut

a)      PC 03

A.      IP Address = 192.168.70.2

B.      Default Gateway = 192.168.70.254

C.      Netmask = 255.255.255.0

D.      DNS Server = 192.168.70.1 (ip server 03 digunakan untuk menampung dns)

b)      PC 03A

A.      IP Address = 192.168.70.3

B.      Default Gateway = 192.168.70.254

C.      Netmask = 255.255.255.0

D.      DNS Server = 192.168.70.1 (ip server 03 digunakan untuk menampung dns)

c)       Server 03

A.      IP Address = 192.168.70.1

B.      Subet Mask = 255.255.255.0

C.      Default Gateway = 192.168.70.254

d)      Router 03

·         Serial 0/0 192.168.70.2

*Mengatur RIP di router

Bertujuan agar client pc yang bersebrangan dan beda jaringan bisa terkoneksi

Tambahkan :

1.       Net ID untuk router yang mengarah ke router sebelahnya

2.       Net ID untuk client  tepat di bawah router

3.       Net ID untuk client  yang bersebrangan tepat di sebelah router

Konfigurasi Router01

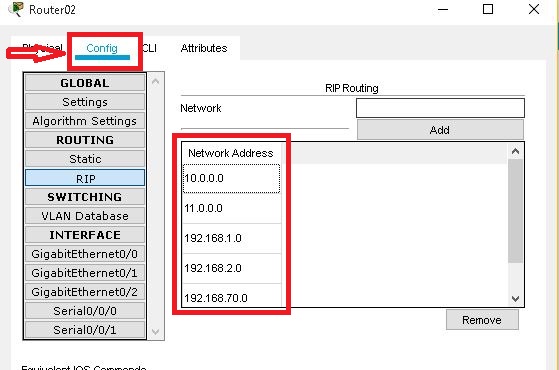

Konfigurasi Router 02

Konfigurasi Router 03

Pastikan client berseberangan dapat terkoneksi dengan baik ujilah dengan menggunakan akses ping

Konfigurasi ACL

www = untuk web

ftp = untuk ftp

rumus

·         Tab di terminal router

·         Router(config)# access –list (100-199) deny tcp “ip client” wildcart host “ip server         host” eq www/ftp

·         Access-list “100-199”

·         Interface” gigaethernet” “0/0”

·         Ip access-group “100-199”



Disini saya memblokir client pc 01 dengan ip 192.168.1.2 untuk tidak bisa dibuka web dengan alamat ip 192.168.2.3

Konfigurasi ACL BLOKIR WEBdi CLI Router 01

Hasilnya

Disini saya akan memblokir client PC 02  192.168.2.4 untuk mengakses ftp host 192.168.1.3

Konfigurasi ACL FTP di Router 02

Hasilnya dari pc 02 dengan alamat ip 192.168.2.4 membuka ftp dengan host 192.168.1.3



Konfigurasi untuk DNS

Pastikan anda sudah membuat dns di server  untuk menampung mail server

Nyalakan dns service

Buat seperti berikut

Di server 03  192.168.70.1

nama domain dan bisa  diganti selera anda sedangkan ip sesuai dengan alamat ip yang berhubungan dengan dns. Cara kerja dns adalah menggantikan alamat ip menjadi nama domain seperti google.com, jevon.com dll

kalau saya menggunakan domain server.com, zy.com, dan xyz.com sesuaikan alamat ip  yang anda buat

Contoh penggunaan dns di pc 02 ip 192.168.2.4  membuka xyz.com

Konfigurasi Membuat Mail

Jaringan Hijau Biru

- User Ari

Jaringan Biru

Jono

Seno

Jaringan Hijau

Juli

Jevon

Uji coba Mail

Saya akan menguji mail dengan user jevon akan mengirim ke user seno

Kofigurasi kirim email pada user jevon

Konfigurasi terima mail pada user seno

Blokir kirim mail untuk jevon ke seno

Sebelumya kita harus mengenal smtp dan pop3

saya akan memblokir akses menerima dan mengirim pesan di client pc user jevon

CLI ACL POP3 dan SMTP di router 03

sama seperti konfigurasi acl web atau ftp cuman diganti web atau ftp menjadi pop3 dan smtp

Sliahkan anda uji dengan mengirim pesan jika user jevon ke semua client dan tidak bisa menerima pesan ke semua client maka konfigurasi anda telah berhasil

sekian sampai jumpa jika jelek dan tidak jelas maka comment dibawah ini jika suka share sebanyak banyaknya kalau kita membagikan artikel ini maka anda membagikan ilmu tentunya mendapat pahala dan ridho dari allah swt amiin :)
